电动伸缩法兰蝶阀

电动伸缩蝶阀主要由电动执行装置与法兰伸缩蝶阀组成，所谓伸缩蝶阀就是在蝶阀的原基础上，装配一个与蝶阀口径相同大小的伸缩器。电动伸缩蝶阀的结构特征不仅为阀门的拆卸带来方便，还能缓解管道的管路应力，同时又能解决温差所产生的内力的消除，补偿管道温差所产生的热胀冷缩。

立即咨询立即咨询

咨询电话：153 5807 8865

微信：heleiliuti邮箱：heleiliuti@163.com

产品详情

一、电动伸缩法兰蝶阀产品说明

江苏禾磊流体生产的电动伸缩蝶阀主要由电动执行装置与法兰伸缩蝶阀组成，所谓伸缩蝶阀就是在蝶阀的原基础上，装配一个与蝶阀口径相同大小的伸缩器。电动伸缩蝶阀的结构特征不仅为阀门的拆卸带来方便，还能缓解管道的管路应力，同时又能解决温差所产生的内力的消除，补偿管道温差所产生的热胀冷缩。电动法兰伸缩蝶阀可任意位置安装，主要用于控制管路介质的开关截断控制，也可做调节流量使用。

二、电动伸缩法兰蝶阀产品标准

设计标准	GB/T12238-1989；JB/T8527-1997
法兰连接尺寸	GB/T9113.1-2000；GB/T9113.2-2000； GB/T9115.1-2000；GB/T9115.2-2000
结构长度	GB/T12221-1989
压力试验	GB/T13927-1992；JB/T9092-1999

三、电动伸缩法兰蝶阀性能参数

公称通径	DN50-DN2000(mm)
公称压力	PN0.6、1.0、1.6MPa
温度范围	≤80℃
连接方式	法兰连接（带伸缩器）
控制方式	开关型（开关两位控制）,智能调节型（4-20mA模拟信号）
电源电压	AC220V、AC380V（其他定制DC24等）
适用介质	空气、水、蒸气、煤气、油品等工业管道

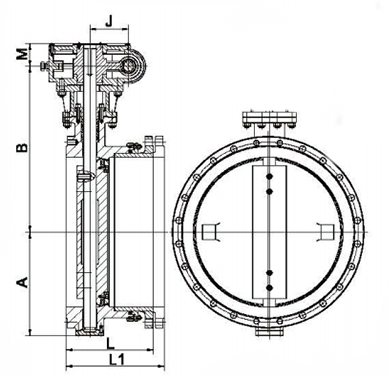

四、电动伸缩法兰蝶阀外形尺寸

DN	L	L1 max	A	B	J	M	Do
50	160	172	83	120	83	115	200
65	160	172	89	145	83	115	200
80	180	195	98	158	83	115	200
100	195	215	110	170	83	115	200
125	205	225	123	182	83	115	200
150	205	225	140	210	83	115	200
200	218	238	170	238	83	115	200
250	233	258	195	270	83	134	250
300	248	268	222	300	83	134	250
350	278	303	252	330	141	159	250
400	298	323	285	368	141	159	250
450	311	336	310	402	115	163	250
500	330	355	337	438	115	163	315
600	350	375	393	490	145	185	315
700	364	395	450	558	145	185	315
800	415	445	515	625	191	220	315
900	435	475	560	685	191	220	400
1000	510	550	610	750	270	255	400
1200	590	630	825	880	270	255	400
1400	590	630	840	987	351	320	400
1600	626	660	960	1158	440	335	630
1800	670	710	1060	1258	351	320	400
2000	680	720	1165	1365	351	320	400
2200	700	740	1325	1470	351	320	400
