电动对夹式超薄型球阀特别适用于短线管道和特定空间的安装使用，具有结构紧凑，长度短、体积小，且阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。
产品详情
江苏禾磊流体生产的电动对夹式超薄型球阀特别适用于短线管道和特定空间的安装使用，具有结构紧凑，长度短、体积小，且阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。阀座采用弹性密封结构，密封可靠，启闭轻松。球阀可根据要求设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，对夹式球阀还可根据用户要求设有防静电结构。设置了 90°开关带孔定位片，根据需要可以加锁，防止误操作。
设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
法兰尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
检验与试验 | JB/T 9092、API 598、GB/T13927 |
公称通径 | DN15～DN200(mm) |
公称压力 | 1.0、1.6、2.5MPa |
连接形式 | 意大利薄型、对夹式 |
结构形式 | 直通式 |
驱动形式 | 电源驱动AC220V、AC380V、DC24V(其它特制) |
温度范围 | PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
阀芯结构 | V型、O型阀芯 |
阀体材质 | 铸钢（WCB）、不锈钢（304、316、316L） |
密封材料 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
使用介质 | 油、水、气及纸浆或纤维状流体 |
控制方式 | 开关式(两位切断)、调节型(4～20mA信号) |

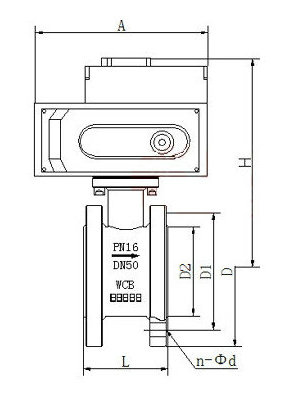

公称通径DN(mm) | L | D | D1 | D2 | n-Φd | H |
15 | 35 | 95 | 65 | 45 | 4-M12 | 291 |
20 | 38 | 105 | 75 | 55 | 4-M12 | 296 |
25 | 42 | 115 | 85 | 65 | 4-M12 | 301 |
32 | 50 | 135 | 100 | 78 | 4-M16 | 311 |
40 | 60 | 145 | 110 | 85 | 4-M16 | 318 |
50 | 70 | 160 | 125 | 100 | 4-M16 | 326 |
65 | 95 | 180 | 145 | 120 | 4-M16 | 336 |
80 | 118 | 195 | 160 | 135 | 8-M16 | 363 |
100 | 140 | 215 | 180 | 155 | 8-M16 | 383 |
125 | 175 | 245 | 210 | 185 | 8-M16 | 403 |
150 | 210 | 280 | 240 | 210 | 8-M16 | 418 |
