电动防爆固定球阀

电动固定式球阀一般用于高压和大口径的各种管路上，采用上下阀杆固定阀芯(轴支式)和可动密封座设计，阀门密封靠弹簧和介质压阀推动阀座实现，因而阀座不会承受过大压力，所以固定式球阀阀座变形小，操作力矩轻，密封性能可靠，工作更稳定。

立即咨询立即咨询

咨询电话：153 5807 8865

微信：heleiliuti邮箱：heleiliuti@163.com

产品详情

一、电动防爆固定球阀产品说明

江苏禾磊流体生产的电动固定式球阀一般用于高压和大口径的各种管路上，采用上下阀杆固定阀芯(轴支式)和可动密封座设计，阀门密封靠弹簧和介质压阀推动阀座实现，因而阀座不会承受过大压力，所以固定式球阀阀座变形小，操作力矩轻，密封性能可靠，工作更稳定。电动固定式球阀通常与球体连接在一起的上下轴上，装有滚动轴承，或滑动轴承，以减少启闭时轴颈产生的摩擦力，减小操作力矩，在各行业得到广泛的应用。

二、电动防爆固定球阀产品标准

设计制造	GB/T 12237；ASME B16.34；API608
法兰标准	GB/T 9113；ASME B16.10
结构长度	GB/T 12221；ASME B16.10；API 6D
防火标准	API 6FA；API 607；JB/T 6899
检验试验	GB/T 19672；API 598

三、电动防爆固定球阀性能参数

公称通径	DN50-500mm
连接方式	法兰
执行器选配	CHV系列(开关型、调节型)、CHQ系列(开关型、调节型)
控制方式	开关型（电开、电关）、调节型
公称压力	PN16、25、40、64bar（如需更高压力订货时注明）
电源电压	AC220V、AC380V、DC24V（其它特制）
介质温度	W1:-40-180℃、W2:-40 - 300℃
介质温度	W3:-30 - 425℃、W4:-40 -425℃
环境温度	标准型：-20 - 80℃
防护等级	IP55、IP65、IP67
阀体材质	碳钢(C)、不锈钢(P4、P6)
密封材质	聚四氟乙烯(F)、对位聚苯(PPL)
密封材质	金属硬密封(H)、硬质合金(Y)

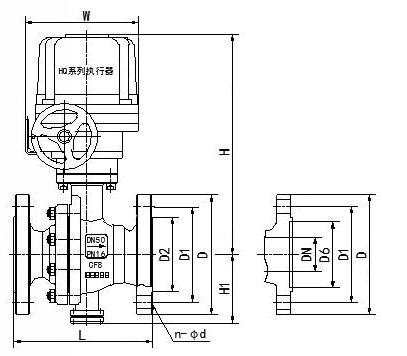

四、电动防爆固定球阀外形尺寸

公称通径DN	连接尺寸mm
公称通径DN	L	L1	L2	H	D	D1	D2	T-f	N-D
50	178	190	170	290	165	125	99	3-20	4-18
65	190	270	220	330	185	145	118	3-20	4-18
80	203	270	220	345	200	160	132	3-20	8-18
100	229	270	220	355	220	180	156	3-22	8-18
125	356	270	220	385	250	210	184	3-22	8-18
150	394	270	220	405	285	240	211	3-24	8-22
200	457	270	220	430	340	295	266	3-24	12-22
250	533	270	220	465	405	355	319	3-26	12-26
