气动美标凸耳蝶阀

江苏禾磊流体生产的气动美标凸耳蝶阀由气动执行器和中线蝶阀组成，气动美标凸耳蝶阀配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。

立即咨询立即咨询

咨询电话：153 5807 8865

微信：heleiliuti邮箱：heleiliuti@163.com

产品详情

一、气动美标凸耳蝶阀产品说明

江苏禾磊流体生产的气动美标凸耳蝶阀由气动执行器和中线蝶阀组成，气动美标凸耳蝶阀配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。与电气定位器配套，输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制，实现对压力、流量、温度、液位等参数的调节，适用在石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上。

二、气动美标凸耳蝶阀产品标准

设计制造	GB/T12238-2008
连接标准	JB/T 79.1-1994 ASME B16.10
结构长度	GB/T12221-2005 ASME B16.5
压力试验	GB/T13927-2008

三、气动美标凸耳蝶阀性能参数

公称通径：	DN50-DN600
阀体材质：	球墨铸铁、304、316
连接方式：	凸耳对夹式
压力等级：	PN10、PN16
结构形式：	LT凸耳中线结构
阀板材质：	球墨铸铁镀镍、尼龙涂层、铝青铜、304、316、316L、1.4529、2507
阀杆材质：	不锈钢410、304
适用介质：	水、液体、气体、油类、粉体、蒸汽

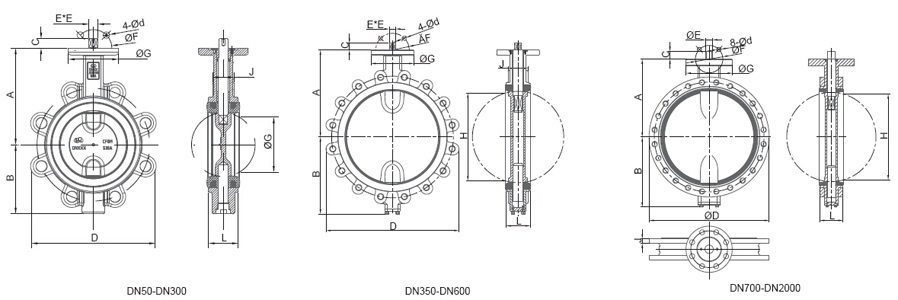

四、气动美标凸耳蝶阀外形尺寸

SIZE		A	B	C	D	E	F	d	G	H	J	L
DN	INCH	A	B	C	D	E	F	d	G	H	J	L
50	2″	126	78	13.5	117	9	50	8	70	31	34	43
65	2 1/2″	134	84	13.5	131	9	50	8	70	45	36	46
80	3″	138	92	13.5	176	9	50	8	70	64	36	46
100	4″	167	114	13.5	206	11	70	10	90	91	40	52
125	5″	180	129	17.5	236	14	70	10	90	110	44	56
150	6″	203	144	17.5	258	14	70	10	90	146	44	56
200	8″	228	179	24.5	321	17	102	12	125	193	50	60
250	10″	266	216	25	395	22	102	12	125	241	57	68
300	12″	291	247	25	461	22	102	12	125	292	66	78
350	14″	332	273	30	511	27	125	14	150	329	62	78
400	16″	363	317	30	580	27	125	14	150	376	84	102
450	18″	397	348	39	630	36	140	18	175	425	94	114
500	20″	425	393	39	700	36	140	18	175	475	110	127
600	24″	498	453	49	823	46	165	22	210	573	120	154
700	28″	626	531	90	928	63.1	254	18	300	674	54	165
750	30″	660	564	90	984	63.1	254	18	300	727	54	165
800	32″	666	601	90	1061	63.1	254	18	300	771	60	190
900	36″	722	660	110	1170	74.7	254	18	300	839	60	203
1000	40″	806	728	120	1290	83.7	298	22	350	939	60	216
1100	44″	826	771	140	1404	94.7	298	22	350	1036	50	255
1200	48″	941	874	150	1511	104.7	298	22	350	1137	62	276
1400	56″	1000	940	175	1685	139.9	356	32	415	1351	62	279
1600	64″	1155	1085	195	1930	160	356	32	415	1548	65	318
1800	72″	1200	1170	195	2170	174.5	406	39	475	1703	70	356
2000	80″	1363	1360	245	2345	199	406	39	475	1938	75	406
