气动法兰式伸缩蝶阀

气动法兰式伸缩蝶阀是一种一阀两用的产品，集伸缩器和法兰式蝶阀与一体。它能在一定范围内可轴向伸缩，有利于管道热胀冷缩、消除管道振动及在一定角度范围内克服管道对接不同轴而产生的偏移，能方便阀门管路的安装于拆卸。

立即咨询立即咨询

咨询电话：153 5807 8865

微信：heleiliuti邮箱：heleilt@163.com

产品详情

气动法兰式伸缩蝶阀产品说明

气动法兰式伸缩蝶阀是一种一阀两用的产品，集伸缩器和法兰式蝶阀与一体。它能在一定范围内可轴向伸缩，有利于管道热胀冷缩、消除管道振动及在一定角度范围内克服管道对接不同轴而产生的偏移，能方便阀门管路的安装于拆卸，提高经济效益。其主要特点是：设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。密封部位可调节更换、密封性能可靠等。

气动法兰式伸缩蝶阀产品参数

产品名称：	气动法兰式伸缩蝶阀	阀体材质：	球墨铸铁、碳钢、不锈钢
连接方式：	法兰连接	适用压力：	PN10/PN25/PN40/PN64
公称通径：	DN50～DN1200	驱动方式：	气动
适用介质：	水、蒸汽等	适用温度：	0℃-80℃
设计标准：	JB/T 8527	法兰连接：	GB/T9113.1-2000
结构长度：	GB/T12221-1989	压力试验：	GB/T13927-2000；JB/T9092-1999
执行器形式：	AT气动执行器/AW气动执行器/PT气动执行器	作用方式：	双作用(气开气关)、单作用(弹簧复位)
控制方式：	开关型、智能调节型	气源压力：	双作用3-8bar；单作用4-8bar
操作介质：	空气	连接尺寸：	ISO5211
气源接口：	符合NAMUR标准	制造标准：	国标GB/机械部JB/化工部HG/美标ANSI/API/日标JIS/德标DIN/其他标准定制

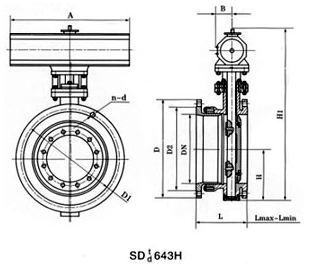

气动法兰式伸缩蝶阀外形尺寸


公称通径		外形尺寸（参考值）							法兰尺寸和螺栓孔尺寸（标准值）
公称通径		H	H1	设计最大长度	设计最小长度	设计长度	A	B	0.6MPa				1.0MPa				1.6MPa
毫米	英寸	H	H1	设计最大长度	设计最小长度	设计长度	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	80	400	164	138	151	245	72	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	2 1/2	93	400	190	154	172	245	72	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	100	410	195	163	177	245	72	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	110	430	227	184	206	355	92	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	125	465	254	201	215	355	92	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	6	143	615	240	195	225	355	92	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	170	685	265	215	245	250	170	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	10	198	740	295	235	265	250	170	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	223	800	308	254	282	450	220	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	14	253	860	325	271	300	450	220	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	16	283	945	345	283	314	450	280	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	308	1000	370	314	340	650	280	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	335	1060	377	316	346	650	280	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	24	390	1170	446	388	417	850	380	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	448	1325	445	395	425	850	380	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	508	1445	479	425	455	1250	380	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	558	1555	515	455	485	1250	380	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	615	1675	525	465	495	1500	580	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	735	1925	574	512	542	1500	580	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
