江苏禾磊流体设备的气动三片式加长焊接球阀Q661F配置气动执行器驱动机构，实现远距离控制和自动化操作，安装简便，能以任意方向安装于管道中的任意部位，阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
产品详情
江苏禾磊流体设备有限公司生产的气动三片式加长焊接球阀Q661F配置气动执行器驱动机构，实现远距离控制和自动化操作，安装简便，能以任意方向安装于管道中的任意部位，阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。Q661F气动三片式加长焊接球阀具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。它用旋转90度的操作和小的转动力矩就能关闭严密。
设计制造标准 | GB/T 12237-2007 |
结构长度标准 | GB/T 12221-2005 |
承插焊标准 | GB/T 12224、ANSI B16.25 |
压力温度等级 | GB/T 12224-2005 |
试验检验标准 | GB/T 13927-2008 |
零件名称 | 材质 | |
阀体 | 不锈钢 CF8M CF8 | 碳钢WCB |
密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
阀盖 | 不锈钢CF8M | 碳钢WCB |
球体 | 不锈钢SS316 | 不锈钢SS304 |
阀杆 | 不锈钢SS316 | 不锈钢SS304 |
螺母 | 不锈钢SS304 | FCD45 |
垫圈 | 不锈钢SS304 | FCD45 |
阀杆螺母 | 不锈钢SS304 B7 | B7 |
填料压盖螺母 | 不锈钢SS304 | |
填料 | 聚四氟乙烯PTFE | |
止推垫圈 | 聚四氟乙烯PTFE | |
螺栓 | 不锈钢SS304 B8 | B8 |

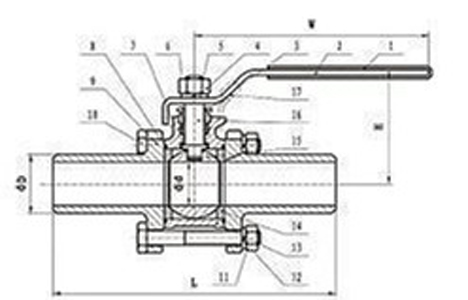

SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 60 | 60 | 70 | 85 | 95 | 110 | 130 | 150 | 190 | 210 | 268 |
H | 50 | 50 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
E | 100 | 100 | 22.7 | 27.5 | 33.5 | 42 | 48.6 | 60.5 | 76.3 | 90 | 106.5 |
