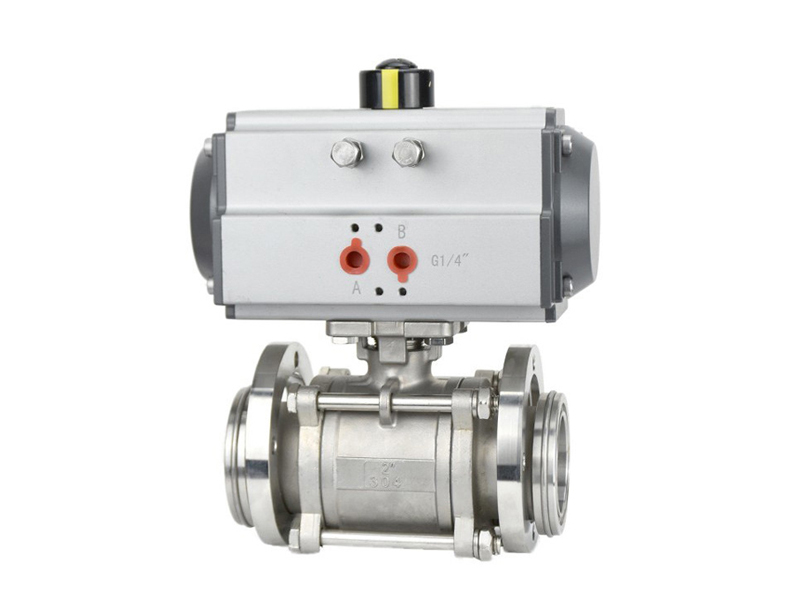

气动真空活套球阀

江苏禾磊流体设备有限公司的气动真空活套球阀是指阀门的工作压力低于标准大气压力，即处于真空负压的状态，所以通常也被称为气动负压球阀，主要用于真空系统中做开关控制或调节流量使用。

立即咨询立即咨询

咨询电话：153 5807 8865

微信：heleiliuti邮箱：heleilt@163.com

产品详情

一、气动真空活套球阀产品说明

江苏禾磊流体设备有限公司的气动真空活套球阀是指阀门的工作压力低于标准大气压力，即处于真空负压的状态，所以通常也被称为气动负压球阀，主要用于真空系统中做开关控制或调节流量使用。气动真空活套球阀对材料和清洁度要求非常高，因为要保证在真空下无挥发物，并且经过了密封加强处理，可有效防止大气环境杂质进入阀腔污染介质。气动真空活套球阀可安装于任意位置，不仅能使用于真空状态的管路系统中，也能在一定压力下正常运作。

二、气动真空活套球阀产品标准

连接型式	使用压力范围(Pa)
活套法兰(GB6070、JB919)	0.6×106～1.3×10-4
焊接法兰(GB6070、JB919)	1.6×106～1.3×10-4
快卸法兰(GB4982)	0.1×106～1.3×10-4
螺纹连接	1.6×106～1.3×10-4

三、气动真空活套球阀技术参数

公称通径	DN15～DN100(mm)
压力范围	1.3×10-7Pa～6×105pa
连接方式	活套法兰、焊接法兰、快装式、螺纹
阀体结构	三片式阀体
驱动方式	气动控制0.4-0.7bar
工作温度	-30℃～+232℃
适用介质	高纯度气体及非腐蚀性气体
作用形式	单作用弹簧复位(常开、常闭),双作用(气开气关)
控制方式	切断型（开关两位控制）、调节模式（4-20mA信号比例式调节）

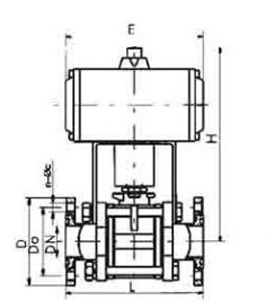

四、气动真空活套球阀外形尺寸

型号	通径(DN)	ΦD	ΦB	H	L	A
GUD-10	10	55	40	185	92	146
GUD-16	16	60	45	186	100	146
GUD-20	20	65	50	200	114	168
GUD-25	25	70	55	201	114	168
GUD-32	32	90	70	219	140	204
GUD-40	40	100	80	277	165	260
GUD-50	50	110	90	286	175	268
GUD-63	63	130	110	310	186	268
GUD-80	80	145	125	320	198	298
GUD-100	100	165	145	387	220	298
GUD-125	125	200	175	415	266	458
GUD-150	150	225	200	435	296	525
GUD-200	200	285	260	512	390	602
