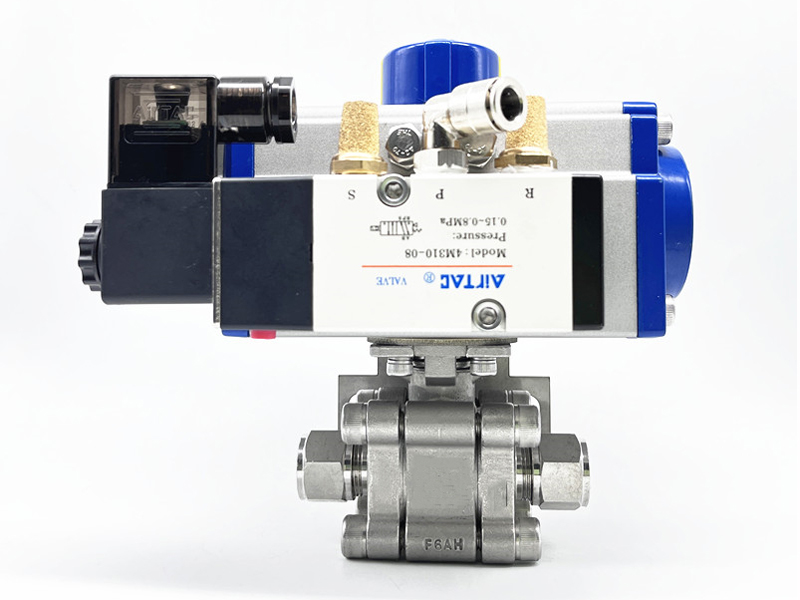

气动高压卡套球阀由气动执行器和锻造卡套高压球阀组成。可配以阀门定位器输入4-20mA的模拟信号从而控制球芯运转的开度大小，实现对介质压力、流量、温度等参数的比例式调节。
产品详情
气动高压卡套球阀主要应用于液压管路中控制油液的流通和截止。本球阀具有流阻损失小，密封性能可靠，操作方便，外观精美等特点。阀体采用钢制锻件，表面镀铬，镀黄锌。可配以阀门定位器输入4-20mA的模拟信号从而控制球芯运转的开度大小，实现对介质压力、流量、温度等参数的比例式调节。
气动高压卡套球阀由气动执行器和锻造卡套高压球阀组成。气动高压阀体采用锻造工艺加工而成，提高了材料的强度，避免铸件的气孔，沙眼等缺陷。确保高压球阀使用安全。密封圈采用尼龙材料，比聚四氟乙烯承受压力更高，使用寿命长，密封性好。主副阀体采用螺纹连接，结构紧凑。适用于液压油，高压气体等介质。气动执行器可以配装各种附件，使用更加安全方便。
| 产品型号： | Q691F-160P/Q691F-320P/KHB | 阀体材质： | 不锈钢/碳钢 |
| 连接方式： | 卡套 | 适用压力： | 16MPa/32MPa |
| 公称通径： | DN8~DN50 | 驱动方式： | 气动 |
| 适用介质： | 水、气、液压油等 | 适用温度： | -20°C ~ +150°C |
| 执行器形式： | AT气动执行器 | 作用方式： | 双作用(气开气关)、单作用(弹簧复位) |
| 控制方式： | 开关两位控制、4-20mA模拟量控制 | 气源压力： | 双作用3-8bar；单作用4-8bar |
| 操作介质： | 空气 | 连接尺寸： | ISO5211 |
| 气源接口： | 符合NAMUR标准 | 制造标准： | 国标GB/机械部JB/化工部HG/美标ANSI/API/日标JIS/德标DIN/其他标准定制 |
| 名称 | 材质 | 材质 | 材质 | 材质 |
| 阀体、阀盖 | A105 | 304 | 316 | 316L |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 阀座密封圈 | PTFE、碳素纤维+PTFE、PPL | PTFE、碳素纤维+PTFE、PPL | PTFE、碳素纤维+PTFE、PPL | PTFE、碳素纤维+PTFE、PPL |
| 填料 | V型PTFE、柔性石墨 | V型PTFE、柔性石墨 | V型PTFE、柔性石墨 | V型PTFE、柔性石墨 |
