衬氟气动三通球阀在与流体接触的阀体内壁和阀内组件均采用高温模压衬氟塑工艺，包覆一层聚全氟乙丙烯（F46）、聚四氟乙烯（PTFE）、可溶性聚四氟乙烯（PFA）等防腐蚀材料。能达到切断腐蚀性介质与阀体外壳的接触，故密封性能好。
产品详情
衬氟气动三通球阀是由角行程活塞式气动执行器及三通衬氟球阀组成，是一种旋转类切断、调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。在与流体接触的阀体内壁和阀内组件均采用高温模压衬氟塑工艺，包覆一层聚全氟乙丙烯（F46）、聚四氟乙烯（PTFE）、可溶性聚四氟乙烯（PFA）等防腐蚀材料。能达到切断腐蚀性介质与阀体外壳的接触，故密封性能好。改阀可配阀门定位器输入控制信号（4~20mA DC或1~5V DC）气源即可控制运转，亦可配行程限位开关、电磁阀、减压阀及0~0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门开关。两阀座密封三通换向球阀具有结构紧凑、外观美观、密封性能好，它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。它不仅可实现介质流向的切换，也可使三个通道相互连通，现时可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。广泛应用于酸、减等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。
| 产品名称： | 衬氟气动三通球阀 | 阀体材质： | 碳钢、不锈钢 |
| 连接方式： | 法兰式 | 适用压力： | PN1.6Mpa |
| 公称通径： | DN15~DN200 | 驱动方式： | 气动 |
| 适用介质： | 水、油、酸碱物等具有强腐蚀性的介质 | 适用温度： | -10℃~180℃ |
| 执行器形式： | AT气动执行器 | 作用方式： | 双作用(气开气关)、单作用(弹簧复位) |
| 控制方式： | 开关两位控制、4-20mA模拟量控制 | 气源压力： | 双作用3-8bar；单作用4-8bar |
| 操作介质： | 空气 | 连接尺寸： | ISO5211 |
| 气源接口： | 符合NAMUR标准 | 制造标准： | 国标GB/机械部JB/化工部HG/美标ANSI/API/日标JIS/德标DIN/其他标准定制 |

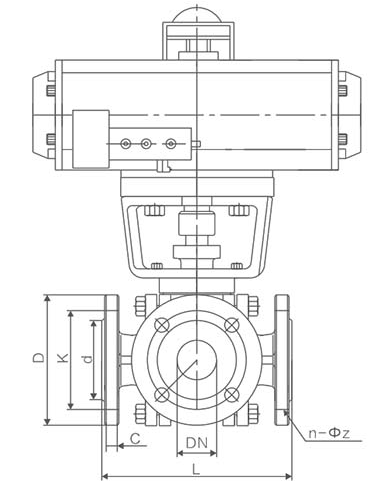

| DN | D | K | d | C | f | n-z |
| 15 | 80 | 55 | 40 | 12 | 2 | 4-12 |
| 20 | 90 | 65 | 50 | 14 | 2 | 4-12 |
| 25 | 100 | 75 | 60 | 14 | 2 | 4-12 |
| 32 | 120 | 90 | 70 | 14 | 2 | 4-14 |
| 40 | 130 | 100 | 80 | 14 | 2 | 4-14 |
| 50 | 140 | 110 | 90 | 14 | 2 | 4-14 |
| 65 | 160 | 130 | 110 | 14 | 2 | 4-14 |
| 80 | 190 | 150 | 125 | 16 | 2 | 4-18 |
| 100 | 210 | 170 | 145 | 16 | 2 | 4-18 |
| 125 | 240 | 200 | 175 | 18 | 2 | 8-18 |
| 150 | 265 | 225 | 200 | 18 | 2 | 8-18 |
| 200 | 320 | 280 | 255 | 20 | 2 | 8-18 |
