气动法兰调节球阀

江苏禾磊流体气动法兰调节球阀按结构形式可分为气动O型调节球阀或气动V型调节球阀，主要与阀门定位器配套使用，根据输入输出4-20mA的控制信号，从而控制球阀阀芯的旋转开度，达到对管道介质压力、流量、液位等参数的比例调节。

立即咨询立即咨询

咨询电话：153 5807 8865

微信：heleiliuti邮箱：heleiliuti@163.com

产品详情

一、气动法兰调节球阀产品说明

江苏禾磊流体气动法兰调节球阀按结构形式可分为气动O型调节球阀或气动V型调节球阀，主要与阀门定位器配套使用，根据输入输出4-20mA的控制信号，从而控制球阀阀芯的旋转开度，达到对管道介质压力、流量、液位等参数的比例调节。其中气动V型调节球阀带有特殊形状的V型缺口，可使用中间开度面积的变化进行流量调节，并可切断流体中夹杂的杂质而关闭，适用于纸浆、砂浆、粘性流体的控制。

二、气动法兰调节球阀性能参数

公称通径DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定流量系数Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公称压力	PN1.6、2.5、4.0、6.4MPa
强度试验	2.4～9.6MPa
密封试验	1.76～7.0MPa
流量特性	近似等百分比
阀板转角（度）	0°～至90°（可调）
允许泄漏量等级	软密封：零泄露				软密封：VI微气泡级，金属密封：≤额定CV×0.065%
允许泄漏量等级	硬密封：≤额定Cv×0.001%				软密封：VI微气泡级，金属密封：≤额定CV×0.065%
动作时间（S/90度）	8.5～30				36～60
可调节比	250:01:00						300:01:00
配置执行器	AT、AW系列单双作用气动执行器
控制方式	4～20mA

三、气动法兰调节球阀零件材料

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

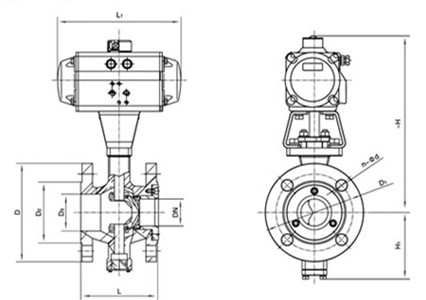

四、气动法兰调节球阀外形尺寸

公称通径 DN	L	L1	-H	H1	D	D1	D2	D3	C	f	n-Φd
25	62	159	260	87	115	85	65	38	16	2	4-Φ14
32	105	159	267	87	140	100	76	42	18	3	4-Φ18
40	114	211	292	87	150	110	84	50	18	3	4-Φ18
50	124	248	292	97	165	125	99	60	20	3	4-Φ18
65	145	269	327	112	185	145	118	75	20	3	4-Φ18
80	165	315	359	112	200	160	132	94	20	3	8-Φ18
100	194	345	359	122	220	180	156	110	22	3	8-Φ18
125	213	409	399	142	250	210	184	135	22	3	8-Φ18
150	229	438	461	165	285	240	211	165	24	3	8-Φ22
200	243	550	509	195	340	295	266	210	24	3	12-Φ22
250	297	633	603	237	405	355	319	260	26	3	12-Φ26
300	334	730	790	287	460	410	370	310	284	4	12-Φ26
350	414	1180	828	338	520	470	429	360	30	4	16-Φ26
