一、全焊接球阀全通径产品说明

全焊接球阀全通径在各个领域使用非常广泛，其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的，使用寿命大于铸钢球阀，焊接球阀能长期可靠运行使用,需要维护,装简单,阀门的安装别的更为便捷。具有不会有外部泄漏的特点，由于阀座是由碳化特氟隆密封环及弹簧构成的,以对压力和温度的变化适应能力强,标注压力和温度范围内不会产生任何泄滑，由于阀体材料跟管道材质一样,会出现应力不均,不会由于地震及车辆经过地面时而产生变形，管道耐老化。

二、全焊接球阀全通径零件材料

部件名称	材料
阀体	碳钢	ST35 8
阀杆腔	碳钢	ST35,8
球体	不锈钢	Ss304
阀杆	不锈钢	As304
密封圈	特氟隆	PTFE+20%℃
蝶型垫片	锰钢	65Mn
手柄	碳钢	WC8
0型圈	氟橡胶	FPM
衬套	四氟	PTFE

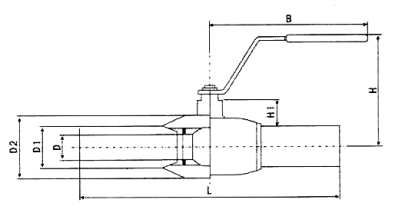

三、全焊接球阀全通径外形尺寸

DN	PN	L	D	D1	D2	H	B	H1
10	40	230	10	17.2	33.7	98	145	22
15	40	230	10	21.3	33.7	98	145	22
20	40	230	15	26.9	42.4	103	145	23
25	40	230	20	33.7	48.3	118	145	34
32	40	260	25	42.4	60.3	121	145	33
40	404	260	32	48.3	70	120	190	43
50	40	300	40	60.3	88.9	127	190	44
65	25	300	50	76.1	101.6	159	280	62
80	25	300	65	88.9	121	171	280	68
100	25	325	80	114.3	14	218	280	101
125	25	325	100	139.7	177.8	252	400	101
150	25	350	125	168.3	219.1	272	600	107
200	25	390	150	219.7	273	300	900	123
